DP9504 PCIe x4 with ReDriver & Hot Plug controllers to Gen-Z 1C (EDSFF) Adapter

Write a Review

Contact support@mfactors.com for detail

SKU:
M-DP9504
For more detail:
Contact support@mfactors.com

Product Overview


Features:

  •  Gen-Z 1C (EDSFF) to PCI Express 4.0 x4 convert
  •  Built- in EDSFF 1C connector
  •  Built- in PCIe ReDriver to extend PCIe Gen4, 16GT/s differential pair signals
  •  Built- in PCIe 100MHz Clock buffer to drive longer trace lengths and longer cable
  •  Built- in SMBCLK, SMBDAT bidirectional buffer repeater
  •  Built- in SMBUS I/O Expander
  •  Built- in PERST# Bus Buffer Gate to be used over longer trace lengths and over longer cable
  •  Built- in WAKE# Bus Buffer Gate to be used over longer trace lengths and over longer cable
  •  Built- in CLKREQ# Bus Buffer Gate to be used over longer trace lengths and longer over cable
  •  Built- in PWRBRK# Bus Buffer Gate to be used over longer trace lengths and longer over cable

Specifications:

  •  PCI Express Base Specification Rev 4.0
  •  PCIe_CEM_SPEC_R4_V1_0_08072019_NCB
  •  Support SSD_Form_Factor_Version1_a
  •  Compliant with SFF-TA-1002 Specification Version 1.3
  •  Compliant with SFF-TA-1009 Specification Version 2.0

Operating system support:

  •  Windows 7
  •  Windows 8 &8.1
  •  Windows 10
  •  UEFI 2.3.1 or later

Application:

  •  Rack server
  •  Microserver and Tower server
  •  High performance computing
  •  Hardware accelerator
  •  Storage Controller HBA(Host Bus Adapter)
  •  Desktop PC/motherboard

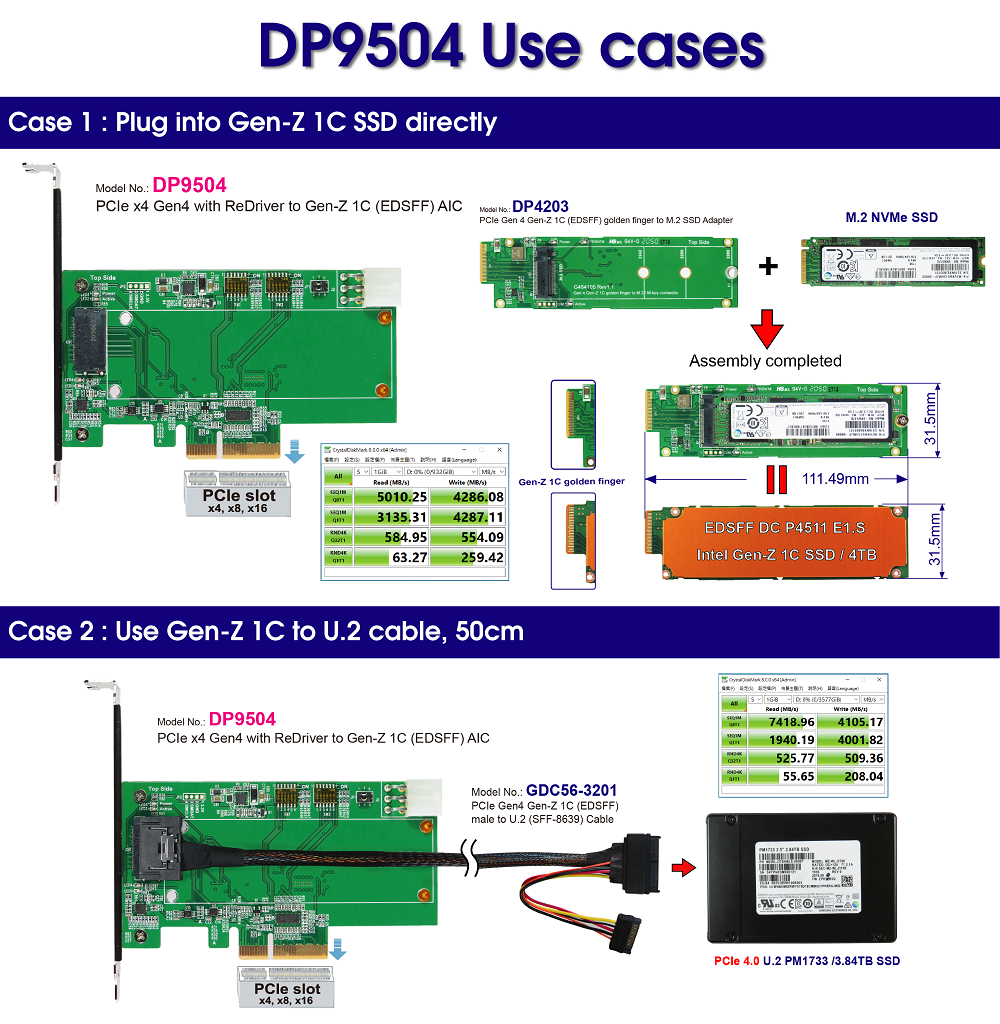

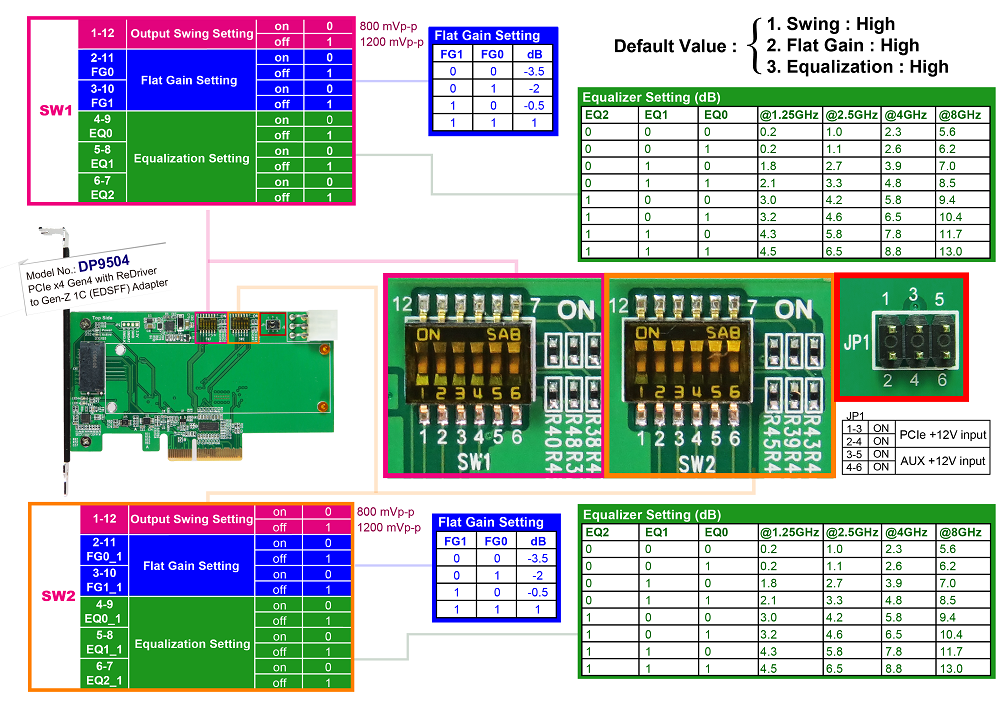

Usage:



Test Report:
