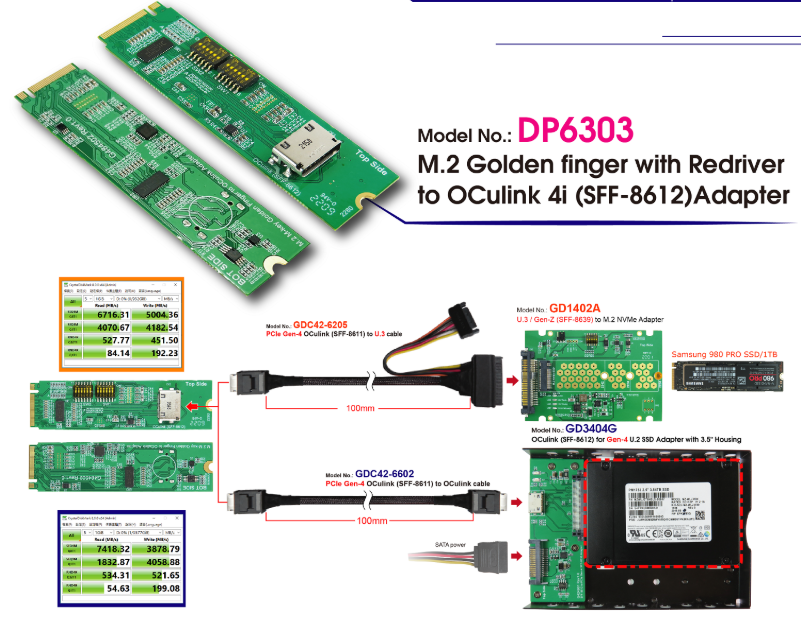

DP6303 (M.2 M-KEY WITH REDRIVER TO OCULINK 4I ADAPTER)

DP6303 (M.2 M-KEY WITH REDRIVER TO OCULINK 4I ADAPTER)

Contact support@mfactors.com to order
Unavailable
Current Stock:Only left:
Description











  • OCulink 4i (SFF-8612) to M.2 PCIe 4.0 convert
  • Built- in SFF-8612 connector, pin-out defined by SFF-9402 Rev1.1
  • Built- in PCIe ReDriver to extend PCIe Gen4, 16GT/s differential pair signals
  • Built- in PCIe 100MHz Clock buffer to drive longer trace lengths and longer cable
  • Built- in SMBus bidirectional buffer repeater and Voltage level shift
  • Built- in PERST# Bidirectional Voltage-Level Translator
  • Built- in WAKE# Bidirectional Voltage-Level Translator
  • Built- in CLKREQ# Bidirectional Voltage-Level Translator
  • M.2 CLKREQ# signal is tied to SFFF-8612 B13 pin
  • Built- in PWRDIS Bidirectional Voltage-Level Translator
  • M.2 PWRDIS signal is tied to SFFF-8612 A9 pin
